Duman Tahliye Sisteminin Önemi
Yangına maruz kalan insanların çoğu yanarak değil dumandan dolayı hayatlarını kaybeder. Yangın sebebiyle oluşan duman, dakikalar içerisinde tüm odaları ve mekanları kaplayarak hayati tehlike yaratır. Solunan dumanla birlikte toksik zehirlenme sebebiyle görüş kaybı meydana gelir, odaklanma azalır ve duyu kayıpları oluşur. Dolayısıyla duman zamanında kaçışı engeller.
Bunun önüne geçmek için tahliye sistemleri, yangın soğutulmadan dumanın tahliye edilmesini sağlayarak dumanın mahal içinde birikmesini engeller. Sağlanan dumansız hava sayesinde hayatta kalmak için gerekli temiz hava sağlandığı gibi, dumanın neden olduğu panik ve endişe durumu da engellenmiş olur. Dumanın tahliye edildiği mahallerde itfaiyenin içeriye müdahalesi ve yangının kontrol altına alınıp söndürülmesi kolaylaşır. Doğal duman tahliyesi çatıda yaratılan aerodinamik açıklıklarla sağlanır. Bu aerodinamik açıklıklar için duman tahliye kapakları kullanılır.
Duman Tahliye Kapak Modelleri
Tek Kapaklı Sistemler
Yangın anında 140 - 165° açıyla açılarak etkin duman tahliyesi sağlar. Üzerindeki 30cm veya 50cm havalandırma motoru sayesinde günlük konfor havalandırması sağlar. Endüstri tesislerinin günlük doğal havalandırması için, iyi hava şartlarında, kullanılabilirler. Sistem pnömatik veya 24V pistonlarla çalışır. Duman zonlaması yapılarak belirlenen miktardaki kumanda panoları, yangın ihbar sisteminden komut alabileceği gibi, manuel olarak da kapakların açılmasını sağlar. Ayrıca kapak üzerindeki termal tetikleyiciyle (Cam balb yardımıyla), belirli sıcaklığa ulaşması durumunda, kapak otomatik olarak açılır. Yangın sonrası manuel olarak çatıdan kapatılır.
Sistemin en az senede bir kez kontrolü gerekir. Kapak üzerindeki tetikleyici CO2 tüpleri ve ana panolardaki CO2 tüpleri kontrol edilir. Boşalanlar yenisiyle değiştirilir. 24V elektrikli sistemlerde ise ana pano içindeki akülerin kontrol edilmesi yeterlidir. Doğal duman tahliye sistemlerinde kullanılan bu kapaklar EN 12101-2 standartlarında test edilmiş ve sertifikaya sahip olmalıdır.

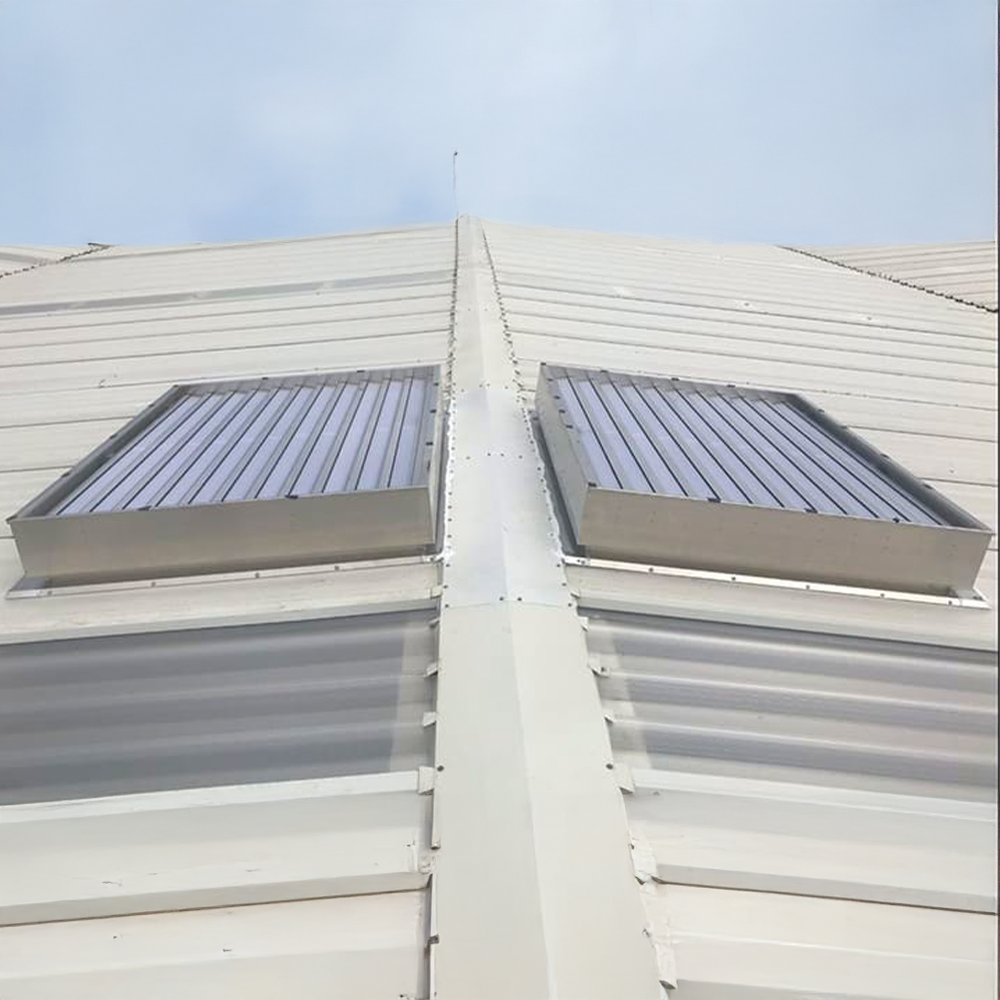

Çift Kapaklı Sistemler
Yangın anında 90° açıyla açılarak etkin duman tahliyesi sağlar. Günlük doğal havalandırmada da 90° açılarak aerodinamik bir havalandırma sağlar. Sıcak proseslere sahip endüstri tesisleri için ideal sistemlerdir. Sistem pnömatik veya 24V pistonlarla çalışır. Duman zonlaması yapılarak belirlenen miktardaki kumanda panoları, yangın ihbar sisteminden komut alabileceği gibi, manuel olarak da kapakların açılmasını sağlar. Ayrıca kapak üzerindeki termal tetikleyiciyle (Cam balb yardımıyla), belirli sıcaklığa ulaşması durumunda, kapak otomatik olarak açılır. Yangın sonrası, çatıya çıkmadan, panodan kapatılabilir.
Sistemin en az senede bir kez kontrolü gerekir. Kapak üzerindeki tetikleyici CO2 tüpleri ve ana panolardaki CO2 tüpleri kontrol edilir. Boşalanlar yenisiyle değiştirilir. 24V elektrikli sistemlerde ise ana pano içindeki akülerin kontrol edilmesi yeterlidir. Doğal duman tahliye sistemlerinde kullanılan bu kapaklar EN 12101-2 standartlarında test edilmiş ve sertifikaya sahip olmalıdır.

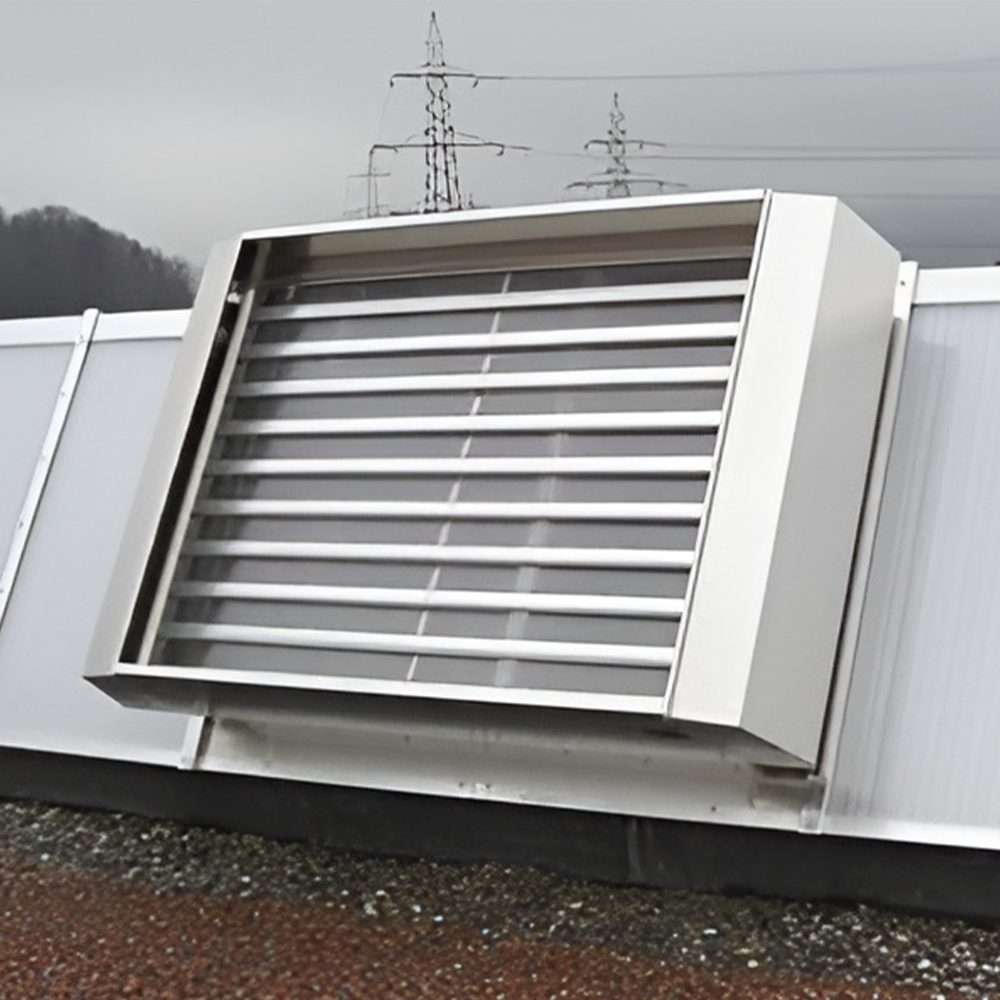

Panjur Tip Sistemler (louver)
Yangın anında 90° açılarak etkin duman tahliyesi sağlar. Günlük doğal havalandırmada da 90° açılarak, yoğun dumanlı imalat yapan endüstri tesisleri için ideal sistemlerdir. Çok rüzgarlı bölgelerde ve yüksek kar yükü oluşabilecek coğrafyalarda özellikle tercih edilir. Sistem pnömatik veya 24V pistonlarla çalışır. Duman zonlaması yapılarak belirlenen miktardaki kumanda panoları, yangın ihbar sisteminden komut alabileceği gibi, manuel olarak da kapakların açılmasını sağlar. Ayrıca kapak üzerindeki termal tetikleyiciyle (Cam balb yardımıyla), belirli sıcaklığa ulaşması durumunda, kapak otomatik olarak açılır. Yangın sonrası, çatıya çıkmadan, panodan kapatılabilir.
Sistemin en az senede bir kez kontrolü gerekir. Kapak üzerindeki tetikleyici CO2 tüpleri ve ana panolardaki CO2 tüpleri kontrol edilir. Boşalanlar yenisiyle değiştirilir. 24V elektrikli sistemlerde ise ana pano içindeki akülerin kontrol edilmesi yeterlidir. Doğal duman tahliye sistemlerinde kullanılan bu kapaklar EN 12101-2 standartlarında test edilmiş ve sertifikaya sahip olmalıdır.
Bu sistemler aynı zamanda bina cephelerine, şed çatılara, cam veya polikarbon ışıklık sistemlerine de rahatlıkla sorunsuz olarak uygulanabilir.
| TROKE | F100 | VS1 | PX2 | FF2 | MPX2 | SJET | MJET | SVV | AİRSTAR | HAVADAR | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DUMAN TAHLİYE EN12101-2 | X | X | X | X | X | X | X | X | - | - | - | |
| KAPAK YÜZEYİ | POLİKARBON | X | X | X | X | - | X | X | X | X | - | - |
| AKRİLİK | - | X | - | - | - | - | - | - | - | - | - | |
| CAM | - | X | - | - | X | - | X | X | - | - | - | |
| ALÜMİNYUM | X | - | X | X | X | X | X | X | X | X | - | |
| HAVALANDIRMA | GÜZEL HAVALARDA | X | X | X | X | X | X | X | X | X | X | X |
| RÜZGARLI HAVALARDA | - | - | - | - | - | X | X | X | - | X | X | |
| YAĞMURLU, KARLI HAVALARDA | - | - | - | - | - | X | - | X | - | X | X | |
| HAVALANDIRMA VERİMİ | 20% | 20% | 20% | 65% | 65% | 65% | 65% | 65% | 20% | 41% | 70% | |
| AÇ-KAPA DAYANIM | 10.000 | 50 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | TEST EDİLMEDİ | 7/24 AÇIK | 7/24 AÇIK |
